2016年10月26日 星期三

老式公寓對講機的一點經驗


.

各地公寓住戶似乎都有對講機故障的經驗。

老住戶還訴說這樣的經驗:一陣子是這些住戶有問題,下陣子又變成另外一批住戶有問題。

還氣憤地說:從住進去,整棟大樓各住戶的對講機就開始輪流有問題。


公寓對講機的電子電路相信談不上複雜,但是實體線路可能會因屋齡老而產生很多不確定
因素。


先來看公寓對講機的運作模式。


1.
客人在門口機按門鈴

示意圖如下:



















每戶都有一個獨立的按鈕,會把「B」(Bell)訊號送到相對應住戶的室內機。

有些品牌的「B」訊號是 24V AC。有些品牌的「B」訊號是 12V DC。

「B」訊號是室內機內部線路的供電源。室內機的線路有了供電,就會產生震盪訊號(例如
聲音產生器 HT2812H),再經由聽筒發出響鈴聲。






























品牌不同,線路就不一樣,呈現出來的效果也就跟著不同,例如:響鈴聲不同、響鈴音量
能不能調整...等等。


這部分,需考慮的因素:

「B」訊號電壓因品牌不同,所以存在室內機不相容的問題。

因為每戶都有一條響鈴實體線與門口機相連,因此可能存在不少不確定因素。

例如:16樓高層(線太長),屋齡30年(線太老),管道走線不明(不確定走線狀況,難以掌握
管道內的線有沒有銹蝕)。


響鈴功能的運作,整理如下:

客人在門口機按下按鈕,
B(Bell)訊號會送電到相對應樓層的室內機,
室內機的線路透過聽筒發出鈴響。


















2.
住戶拿起室內機的話機

此時,「Bell 訊號-->聽筒」 的線路會切成 「客人的講話聲 -->聽筒」。

客人的講話聲被門口機內的放大線路放大後 --> 長線 -->聽筒,這條線路在門口機那邊
叫做「T」訊號;而在住戶室內機這邊叫做「R」訊號。

還有,住戶的回話聲經麥克風放大線路放大後  --> 長線 -->門口機的喇叭,這條線路在
住戶室內機這邊叫做「T」訊號;在門口機那邊叫做「R」訊號。

因為所有住戶的T線都綁在一起、所有住戶的R線也都綁在一起。所以,當客人與A住戶正在
交談時,B住戶也拿起話機,那麼B住戶也聽得到客人的聲音。如果客人與A住戶正在交時,
B住戶也拿起話機講話,那麼客人也聽得到B住戶的聲音。


示意圖如下:




















 (門口機的T、R是不是都帶12V,可能因品牌而不同)




根據圖書資料顯示,上圖的「聽筒」有可能是炭精式、有可能是永磁式...。
「麥克風」有可能是炭精式、電容式...。

以我接觸的這個案例來看,門口機的 T 有12V,它是直接經由開關接到住戶室內機的炭精式
聽筒,其間並無任何電子線路。

也就是客人的講話聲經門口機的放大線路放大後,經由開關直接驅動住戶室內機的炭精式
聽筒。

門口機的R也有12V電壓,這個12V就是住戶室內機的電容式麥克風電子放大線路的供電。

門口機的R兼具「供電」與「訊號接收」(接收住戶的麥克風訊號)功能。


















這部分需考慮的因素:


門口機的 T、R 並不是永遠與室內機的聽筒、麥克風直接相連,而是只有在住戶聽到響鈴後
拿起話筒時,它們才導通,是靠一顆 DPDT 開關來切換的:





















這顆 DPDT 開關接觸不良時,可能會引發這些問題:「鈴聲不響」、「客人聽不到住戶
講話」、「住戶聽不到客人講話」。

便宜的 DPDT 開關跟本不可能採用「黃金接點」,因此,便宜的 DPDT 開關會變成接觸
不良,可以說是必然,只是遲早的問題。

所以,多住戶大樓的對講機會「輪流壞」, DPDT 開關的「接觸不良」是主因。

悲哀的是,全部換新有沒有用?

換了,一開始當然沒問題,可是兩、三年後,「輪流壞」的戲碼可能又會重新上映。

現今的零件,沒有以前耐用啊~


不只接觸不良的問題,還有設計不良的問題。

多年前,幫一位親戚檢測,他的話筒設計不良,在話筒掛上時,因為機構誤差,無法將
 DPDT 開關向下推到底。因此在「話筒掛上」時,DPDT 開關仍然處於「話筒拿起」的
狀態,造成響鈴的線路沒有接通,響鈴功能當然就沒作用了。

(可參考最後面的分解動作圖示)



四線

門口機與室內機之間只要有 T、R、B、-(GND)四條線,就可以有響鈴、聽、講三種功能。


六線

如果再加開鎖、燈號(LED燈亮提醒門是開著的),就變成六線式:

















淘寶上有「五線式」的,就是少了一條 LED 指示。

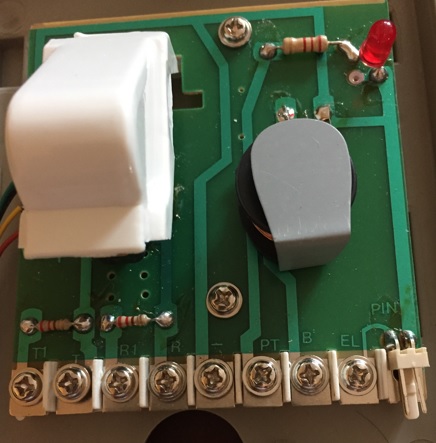

八線

多兩條線 C、A ,不知是幹嘛的?

























LO (開鎖)
PT (LED)
T   (傳送,12V)
R   (接收,12V)
C   (?)
A   (?)
B   (響鈴,12V)
_    (地線)



故障可能原因

室內機故障。(相關線路故障、DPDT開關故障...)

門口機故障。(相關線路故障、供電故障...)

走線故障。(走線老化,走線接觸不良...)


住戶數一多,室內機就多、走線就長,時間一久,可能真的就變成大家輪流故障。



室內機的相容性

不同廠牌的室內機存在不相容的問題。



業餘維修老式公寓對講機的界限

不管是幫親友還是自己維修,都建議只在室內機的範圍內維修,千萬不要去動到門口機
的部分。

也許只是門口機的電源有問題、也許只是門口機的按鈕有問題....,但是請一定要忍下
維修門口機的欲念。

因為,就算門口機這次被你修好,但下一輪的「輪流故障」來臨時,「你動過門口機的
事實」可能就會被拿來當成歸咎的原因。

這是一定要避免的。




室內機可以 DIY 嗎?

如果室內機故障,買不到替代品(例如廠商倒閉,也買不到相容品...),有沒有可能可以自己
DIY?(就是自己DIY室內機的響鈴線路、自己DIY室內機的麥克風放大線路...)

如果走線正常,如果門口機正常,只要依據 T、R、B 線的帶電特性,個人認為,想成功 DIY
 ,應該不是問題。




分解動作圖示

掛著話筒 (等待按門鈴)






























拿起話筒 (開始對談)


























為什麼客人在樓下按鈴時,客人也聽得到小小的響鈴聲?


因為:

客人按鈴 -->  送出 B 電壓 --> 啟動響鈴線路 --> DPDT開關 --> 聽筒 --> 發出響鈴。
同時,響鈴線路 --> 電容 --> 電阻 --> DPDT開關 --> 門口機  --> 客人聽到回饋響鈴。


















對講機不相容的原因

1.
門口機提供的B訊號電壓不同。(AC 24V 或 DC 12V)

2.
各家室內機受話聽筒(喇叭)構造不同,相關線路也不同。

3.
各家室內機送話麥克風構造不同,相關線路也不同。

4.
其他




抓故障練習

練習一:無響鈴

門口機按下門鈴按鈕,看住戶機的B有沒有電壓?

若無:斷線 或 門口機B訊號無電壓。

若有:DPDT開關接觸不良 或 響鈴電子線路故障 或 聽筒故障。



練習二:門口機聽不到住戶的聲音

因為所有室內機的T線都並接在一起,所以若隔壁、樓上、樓下的聲音都沒問題,
那主幹線就沒問題。

可能的問題:你家併到主幹線的線有問題 或 麥克風有問題 或 麥克風放大電路有問題
或 DPDT開關接觸不良。



練習三:室內機聽不到客人的聲音

因為所有室內機的R線都並接在一起,所以若隔壁、樓上、樓下都可以聽到聲音,
那主幹線就沒問題。

可能的原因:你家連到主幹線的線有問題 或 聽筒有問題 或 電子電路有問題
或 DPDT開關接觸不良。



練習四:有響鈴,客人也聽得到回饋響鈴聲,但是客人聽到的住戶講話聲很小聲。

客人聽得到正常的回饋響鈴聲表示迴路沒問題。所以,可能的問題:麥克風有問題 或
麥克風放大電路有問題 或 DPDT開關接觸不良。



個人認為:以上四者均以「DPDT開關接觸不良」的機率最高。


練習五:確認門口機是好的

那麼多住戶當中,只要有一戶響鈴會響、可聽、可講,那麼就可確認門口機是好的。



練習六:用示波器觀測 T、R

任何時間,門口機都在收音。因此,用示波器觀測門口機的 T (室內機的 R),會一直有
收音的波形。

住戶拿起話機,對著麥克風講話。用示波器觀測門口機的 R (室內機的 T),會看到住戶講
話的波形。


可能會有的無奈

公寓的電信箱,最早進駐的可能都是對講機的佈線。

後來,可能電話線進駐、可能第四台纜線進駐,要是在過程中被扯斷,
哪真的是大麻煩。





更多資料

更多國外資料,可以  google:wire intercom



2021.09.03 補充

市面上,公寓對講機品牌眾多。

有的品牌相容,有的品牌不相容。

不相容的原因主要是:

有的品牌把響鈴線路、聲音擴大線路做在室內機內。
(響鈴線路、聲音擴大線路的供電均由門口機供應,所以相對應的導線可能帶電12V)

有的品牌的室內機內只有被動零件,所有的相關線路都做在門口機內。(只有門口機按下
響鈴時,Bell導線才傳送12V)

可以這麼說:

室內機與門口機之間的線是固定那幾條,但是運作的線路架構不一定一樣。

所以,不是隨便買一台室內機就能與門口機相容。



只有被動零件的室內機:
































有主動零件的室內機:



























所以,這種情形是有可能發生的:

你的公寓大樓原本是用A牌,
後來換了B牌,
之後﹑又陸陸續續發生故障,
於是有住戶自己買A牌室內機來換,
結果,
不行。

因為在換B牌的時候,門口機線路板換了,各戶的室內機也換了,
雖然門口機與室內機之間的導線維持原樣,但是你買了A牌的室內機來接,就是不行。



2022-06-18 補充

DIY 下一代的大樓對講系統?

下一代大樓對講系統的主角應該是手機+網路。

1.
訪客 Calling
訪客按下門口機(已改成手機或平板)。透過網路,呼叫住戶的手機。(手機、平板安裝適當的APP應該就沒問題)

2.
確認訪客影像
門口機的手機或平板有攝影鏡頭就沒問題。

3.
對講
門口機的手機或平板與住戶的手機對講沒問題。

4.
遠端開門
如需遠端開門,或許可透過「藍牙開關」(?)來啟動。

有很多大樓,遠端開門後,訪客也沒辦法搭電梯,因為沒有磁扣可以刷。
所以「遠端開門」功能也不一定需要。



更多資料:
google 一下 「對講 APP」或「大樓對講機 APP」



好像已經有公司已經經營多年,有的好像要收「月租費」?

這種新型態的對講系統,不管是「公司貨」或「DIY」我都沒有實作經驗,
也就沒有東西可以分享。鼓勵大家自己研究。




2023-07-09 補充

或許網路時代有解決方案:

1.樓下能上網
2,用平板當呼叫面板
3.平板用APP呼叫手機
4.手機用APP回應呼叫

(僅供參考)


2023-11-07 補充

大家的問題可能都不一樣,有些人的問題可能可以用"無線門鈴"來解決。

請 G:無線門鈴。







.

2016年10月21日 星期五

HD-A5 死而復生記

.

怎麼死的?

很久沒用,想拿出來試 USB 無線網卡。

12V 電源插入時有出現火花。而且熟悉的紅色LED燈已經不亮了 (一直都沒加蓋,所以插電
後可以看到紅色LED燈)。

原線路的運作是12V供電,經 IC 降壓產生5V,然後提供 12V+GND、5V+GND 給主機板
使用。


























經測量,12V 與 5V 之間是短路狀態。

研判:應該是IC擊穿,造成 12V 與 5V 接腳短路。



怎麼生的?


果然,解焊外面那個 IC 後, 12V 與 5V 接腳的短路狀況就不見了。

於是買一個 LM2596S DC/DC 模板來替代故障的5V電源:



















然後將12V、5V 電壓接到原先主機板的供電線路上,熟悉的紅色LED燈又回來了:



















.










 修理過程其實很簡單,只是把原先的5V故障線路:













換成 LM2596S 模板而已:















<補充>

進一步探討 HD-A5 的 5V 供電

HD-A5 的 5V供電線路使用 G5201 及 AO4812 兩顆8腳 IC :











































G5201 + AO4812(雙N通道MOS) 的參考線路如下:











.









當初發現A、B兩點短路,就先移除 AO4812 IC,也就是移除線路中 UGATE、
LGATE 的 MOS 晶體。移除後,B點差不多變孤島,A、B兩點當然就不再短路。

由於 AO4812 已經移除,所以就沒有再去試 G5201 的故障狀況。

所以,只能做出「 5V供電電路故障」的結論,而無法指出精確的故障點何在。


像這樣沒有找出故障精確點的方式,可能可以「美名」為「模組化修復」吧?



後來的發現

後來發現 DC 座有一個「虛焊」的接腳。

應該是「虛焊點」的「時通時不通」造成火花。

應該也是「虛焊點」的「時通時不通」(產生浪衝電壓) 整死了 5V線路上的 IC。










.

2016年10月12日 星期三

買賣二手硬碟至少要看 S.M.A.R.T 表

.

很多人有二手硬碟要脫手。

很多人有買二手硬碟的需求。


如果買家只看價格就買入,很容易買到不健康的硬碟。為了省錢卻付出昂貴的時間代價,
實在不伐算。


為了避免買到地雷,要求賣家提供S.M.A.R.T.資訊,是買家的權利。

其實,提供S.M.A.R.T.資訊也可以說是賣家的義務。


有 S.M.A.R.T.資訊為依據,才能讓不良二手硬碟早日回歸它該去的地方---回收場。



顯示 S.M.A.R.T.資訊很簡單


CrystalDiskInfo 可以顯示內接硬碟、外接 USB 硬碟的 S.M.A.R.T. 資訊:



















內接硬碟 S.M.A.R.T.資訊範例:






























USB硬碟 S.M.A.R.T.資訊範例:






























顯示外接USB硬碟的 S.M.A.R.T.資訊就是這麼簡單,賣家沒有理由不提供。


網路賣場, 提供S.M.A.R.T.資訊的賣家一直都有,而且都能很快就賣出。慢一步的買家、
沒有S.M.A.R.T.概念的買家,很容易就買到不健康的二手硬碟。


下次買二手硬碟,請一定要先看 S.M.A.R.T.資訊再決定要不要買。


您如果太老實

您如果太老實,您就有可能買到像這樣的不良品:































 S.M.A.R.T.資訊也可以是價格參考點


例如,有的人無所謂「重定位磁區計數」。而通常有「重定位磁區計數」警告訊息的
二手硬碟價格都會再低一些。

所以, S.M.A.R.T.資訊可以幫賣家決定售價、也可以幫買家決定買價。

因此,提供 S.M.A.R.T.資訊,是賣家、買家的雙贏。






另外,

用 CrystalDiskInfo 讀取 Apacer AS340 120G SSD 的  S.M.A.R.T.資訊該如何解讀,
這就超過我的能力範圍了:






























SSD 的  S.M.A.R.T. 與傳統硬碟的  S.M.A.R.T. 是不是存在相容性的問題,這值得再觀察、
再研究。







.

2016年10月7日 星期五

老筆電開機18秒,關機8秒

.

Compaq 老筆電 c502tu,cpu 是 Celeron M 430,passmark 分數只有 374 分:














這樣的筆電大家可能早就扔了。但我喜歡找尋它的可能性,想用什麼方法可以讓它
跑的快一點?


主要思考方向還是要換上 SSD。


只是,SSD 不見得能相容於老筆電



待測老筆電配備清單

我們來看看這台老筆電的配備清單:

1.
cpu : Celeron M 430

2.
記憶體 :DDR2 667 1G X2

3.
SSD:Fujitsu F300 240G

4.
作業系統:Xenialpup 7.0.4 台灣版





開機 18秒

從選單開始












到桌面全呈現

















(若從電源開關開機-->顯示 Compaq logo-->選單-->桌面,共26秒)



關機 8秒

從 Shut Down 開始























到完全關機。




老筆電 + SSD + Puppy Linux

老筆電配備SSD跑輕量級 Linux,其實可以帶來相當愉快的操作經驗:

1.
可瀏覽繁體網頁。速度相當快喔。

2.
有多種繁體輸入法。

3.
投資少。(老筆電殘值低,Linux 免錢)

4.
老筆電CCFL背光讓你眼睛不會那麼累。



其實,很多人使用電腦不外乎,瀏覽網頁、參與論壇、網路購物、股票買賣看股市、
看新聞、e-mail ...等等。

這些,用「老筆電 + SSD + Puppy Linux」都足以勝任。


前面提到,這樣的組合「速度相當快」。「速度相當快」到底有多快?這,只能靠親身
體驗了。

投資很少,值得一試。

若是 SSD 借的到,那就是零投資了。那您更是非試不可。



實踐體驗大步驟

1.
Linux 的  .iso --> USB 隨身碟。

2.
USB 隨身碟啟動 Linux。

3.
Linux 分割 SSD partition。

4.
Linux 安裝到 SSD。

5.
SSD 啟動 Linux。





.

2016年10月5日 星期三

筆電的帶燈DC座裡面不知有什麼機關?

.

這是 HP dv6505tx 的 帶LED DC座:






























其反面接點:





























F、G、H、I 只是外殼固定焊點。

未插入 DC 頭時,B、D、E 任兩點互為開路。

插入 DC 頭後,B、D、E 任兩點互為短路。


 DC 頭送入 19V,C、E 點量測得 19V (C點為+19V)。

插入 DC 頭,C、E 兩點一直都有 19V,但 LED 則不一定會亮。

可能是 DC 頭內部甚麼地方已經接觸不良。所以不亮時,就要嘗試將 DC 頭朝各個方向搖動,
才有機會讓 LED點亮。而用這種方式點亮LED,發現其亮度有時較暗、有時較亮。

只要 LED 有亮,A點就有電壓;而A點電壓高低與LED亮度較暗較亮有關連。


只要 LED 有亮,下圖的 N、P 兩點就有電壓 (N、P 是主機板的供電源)。但電壓值不一定。

N、P 兩點電壓高低也與 LED亮度較暗較亮有關連。當 LED不亮時,儘管
C、E 點有 19V,N、P 點則沒有電壓。所以,C、E 與 N、P 之間,一定還有
「機關」。























推論:

由於不了解帶LED DC座的內部到底是什麼結構。所以只能嘗試這樣「推論」:

DC 頭插入,雖有送電到C、E 點,但是連動機制故障(或接觸不良),讓A點得不到該有的
穩定電壓值,使 LED 要亮不亮或完全不亮。

 C-P 、E-N 之間應該有「電子開關」,而連動機制決定了「電子開關」的ON、OFF。

 A點的電壓高低似乎也會決定 N、P 的電壓高低。但因A點沒有該有的穩定電壓,所以
N、P 的電壓就會時高、時低、時沒有。


當然,真正的連動機制為何,尚待研究。



修理方向

1.
買新的DC座。(販賣的DC座還有 65W、90W之分。差異細節在哪裡?尚待探討)

2.
買新的DC電源板 (圖三。也有 65W、90W之分)。




死馬能變活馬嗎?

不管 LED 亮不亮了,直接短路 C-P 、E-N 不知會怎樣?

(不是頂多燒毀一台舊筆電嗎?)





2016/10/06 補充

帶LED DC座裡面應該沒有什麼了不得的機關。

後來發現,DC電源的 19V 應該會經由「機關」送到小電路板上的 X 點。

但是因為DC座內部的「機關」已經接觸不良,因此小電路板上的 X 點電壓就會飄,
 X 點還充當LED燈的供電源。自己電壓都不穩定了,LED當然跟著忽暗忽明。

當初在小電路板上研判,有兩個地方可能是 X 點 --- X1與X2。

就把供電端19V直接接X1,電池充電燈亮,但大約半分鐘後小電路板飄出電子焦味。荒亂中急忙
切斷電源。

根據以往的經驗,那樣的「電子焦味」只是「發燒過度」,還沒到燒起來的地步。沒在怕,
改接X2點。結果:電池充電燈亮,可開機。

「機關」大概被我「跳過去了」。

這不是正規的修理技能,有類似的故障,請換 DC座或買新的小電路板。

我這種「不投資買新零件」的修理方法只是好玩,修完也只是自己用。完全不鼓勵大家
這樣做。





.

當 SSD 遇到老筆電

.

SSD 可不是都相容於老筆電的。

這是實際碰到的案例:

主角:





























對照組:
























實測紀錄

1.
Apacer as340 120g 在單核心老筆電 Compaq C502tu 上,可以安裝 Linux,但是無法啟動。

2.<對照組>
Fujitsu f300 240G 在 Compaq C502tu 上,可以安裝 Linux,可以啟動。

3.
<1>中,Compaq C502tu 無法啟動的Apacer as340 120g ,拿到相對較新的雙核心筆電 Compaq CQ45上,可以啟動。

4.
Apacer as340 120g 在 Compaq C502tu 上,無法安裝 Win7:




















5.<對照組>
Fujitsu f300 240G 在 Compaq C502tu 上,可以安裝 Win7。



推論,
可能是Apacer as340 120g 的啟動區有某些資料格式是單核心老筆電無法正確判讀的緣故。

可以把問題全推給 Compaq c502tu 的 BIOS 嗎?我看也不行,因為<對照組>的 Fujitsu
F300 240G 就沒問題啊。

如果有人說是BIOS太老舊、是 BIOS 的問題。那又要如何解釋它可以偵測到 Fujitsu F300
 240G SSD 呢?


這幾天之前,我從來沒有懷疑過 2.5" SSD 與傳統SATA硬碟會有不相容的問題。

這幾天之前,我以為可以接SATA硬碟的老筆電只要買顆SSD換上去,就可以從此過著
幸福的好日子。真的,真的這麼以為。


Apacer as340 是親戚買的,它浪費了親戚的時間,也浪費了我的時間。



● 2016-10-06 補充測試

A.
Compaq c502tu + Apacer as340 120G SSD

1.
USB 啟動 Linux,可以讀取 Apacer as340 120G 的 partition:

















2.
原機都沒動,只是改執行 DOS 的 SPecial FDisk 2000.03v,讀不到硬碟:



















B.<對照組>
Compaq c502tu + Fujitsu F300 240G SSD

1.
USB 啟動 Linux,可以讀取 Fujitsu F300 240G 的 partition:


















2.
改執行 DOS 的 SPecial FDisk 2000.03v, 讀得到硬碟:

















● 2016-10-07 再增一例


HP 早期雙核心筆電 dv6505tx +  Apacer as340 120G SSD
.
DOS 的 SPecial FDisk 2000.03v,偵測不到硬碟。
無法安裝 Win7 (Win7安裝程式偵測不到有硬碟可以安裝)。





倒楣的消費者,也只能等看看有沒有類似的解決方案:

https://www.afastor.com.tw/faqView.aspx?cid=3&sid=15




2016.11.11 補充

這是 Fujitsu F300 規格說明







裡面強調的就是「相容」。

SATA 有 SATA 1.0、SATA 2.0 和 SATA 3.0 三種規格,
所有的SATA老筆電應該都能相容 SATA 1.0。
SATA老筆電時代,從沒聽過某牌2.5"HDD在某牌筆電上讀不到的問題。
當年,每家大廠都依 SATA 1.0規格生產2.5"HDD,當然不會有讀不到的問題。

個人認為,SSD 要相容於 SATA 1.0、SATA 2.0 和 SATA 3.0,
只是一項基本功。

也許,有的SSD工程師會認為「何必相容於 SATA 1.0」吧?

應該不是能力不足,寫不出相容於 SATA 1.0 的韌體。


有老筆電裝SSD需求的朋友,買之前,多探聽一下吧。





2017.02.22 補充

這裡
http://tw.apacer.com/support/download/result/0,6,0,
有SSD新韌體的訊息:

1.僅支援以下SSD型號和容量 M.2 AS2280/AS330/AS340/AS510S/AST680 - 120GB/240GB/480GB/960GB SSD

2. 02.3版韌體可解決AS330 SSD在部份主機板,開機BIOS誤判SMART BAD錯誤訊息.


有碰到問題的朋友,自己試試看吧。(機器不在我身邊,我無實務經驗可分享)



2018.09 補充

在 pchome 以 NT$666 購買的 KLEVV N500 120G 在兩台老筆電上,均可正常運行。





















可能是塑膠殼公差不比成傳統硬碟金屬身的緣故,塞入硬碟框架有點小緊,
塞入硬碟框架後,螺絲孔也沒有完全對齊。







.








.

2016年10月1日 星期六

Linux 的 硬碟分割工具 GParted 簡易使用指引

.


假定電腦已內接一顆硬碟。
然後用 USB 啟動進入 Linux。

Menu --> System --> Gparted partition manager

選 sda。

完全空的硬碟,會顯示 unallocated (尚未分割):


















點選 New 圖示,開始分割:


















每次分割都要輸入「大小」及設定「檔案系統」。
















第一個分割,輸入「硬碟容量一半減1G」及設定「ext3」
第二個分割,輸入「硬碟容量一半減1G」及設定「ntfs」
第三個分割,輸入「剩下的容量約2G」及設定「linux-swap」

結果變成:



















完成分割後,點選 Apply 圖示開始進行實質分割。

實質分割完畢,點選 /dev/sda1,

Partitin --> Manager Flags --> 將旗標設為 boot

















至此大功告成 (完成 ext3、ntfs、linux-swap 三分割)。



結論:

GParted 很簡單很好用。善用 New、Delete 圖示,就可任意分割硬碟。多練習幾次就能
得心應手。

放心大膽去練習,硬碟不會被你「割」壞。




.
