2020年11月26日 星期四

老筆電安裝 Wn10 20h2 64位元家用版

.


主角:老筆電 HP DV3-2027TX

安裝完 Wn10 20h2 64位元家用版 ,硬體有兩個驚嘆號。

線上更新沒辦法抓到驅動程式。


但可以下載

sp42724.exe

sp64144.exe

來解決。


下載處:

ftp://ftp.hp.com/pub/softpaq/


粗略感想:

T6500 passmark 跑分 702。

4G ram + SSD 跑起來,拍賣機、新聞機、網購機...都還可以。(僅供參考)




.


2020年11月25日 星期三

手機錄音面面觀

.

若想用手機的 3.5mm 耳機孔錄音,它只能錄單音。

手機 3.5mm 耳機孔的字主流結構是 TRRS (分別接 L、R、Gnd、Mic)。

 L、R、Gnd 構成耳機輸出。

Mic、Gnd 構成麥克風輸入。

因為Mic、Gnd 只有一組,所以只能輸入一組麥克訊號。


單音的 TRRS 麥克風

最快的方式是買一支指向型的 TRRS 麥克風。

對比於手機內建的無指向麥克風,指向型的 TRRS 麥克風更適合錄人講話的聲音。


如果買得到 Panasonic 的麥克風頭,我打算 diy 一個 TRRS 單音指向型麥克風,再錄個

DEMO 帶給大家參考。(沒有時間表...)


TRS 立體聲麥克風能不能插手機的 TRRS 插孔?





圖片來源:原廠


TRS立體聲麥克風插入手機的 TRRS 插孔後,TRS 的 L、R、Gnd 接觸不到 TRRS 的

Mic、Gnd,所以,完全沒有作用。


一定要用TRS立體聲麥克風的話,一定要靠轉接線,把TRS的 L、Gnd 或  R、Gnd

轉接到 TRRS 的  Mic、Gnd。


說不定有的轉接線只接 L、Gnd 與 Mic、Gnd 或 R、Gnd 與 Mic、Gnd 。這樣的轉接線,

不會比直接用 TRRS 單音麥克風好上多少。



手機 TRRS 插孔能不能錄 Line Out、耳機訊號?

電腦、音響設備的 Line Out 輸出大都是雙聲道的 (L、R兩個訊號)。 Line Out 屬高電平訊號,

因此與低電平的 Mic in 並不相容。

一定要從單音的 Mic in 錄立體聲的 Line Out、耳機輸出,那就一定要有混音線路與訊號衰減線路。

一定要從立體的 Mic in 錄立體聲的 Line Out、耳機輸出,那就一定要有訊號衰減線路。

實務上,Line Out 接 錄音設備的 Line in 才是正解。

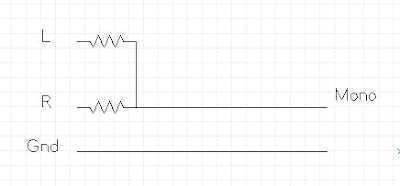

混音線路是把 L、R 混成單音。










訊號衰減線路把高電平衰減成低電平。













針對訊號源電平、阻抗(Line out 或 耳機輸出),才能決定適當的電阻值。因 TRRS 的 Mic 、Gnd

會有一點電容式麥克風頭需要的偏壓電壓,所以線路中也得加入一顆電容以隔離偏壓電壓。


耳麥給電腦用

耳麥一定是TRRS接頭。耳麥插入電腦麥克風輸入,耳麥的麥克風無作用。耳麥插入電腦

耳機輸出,耳麥的耳機可正常收聽。

若希望耳麥的麥克風、耳機在電腦上都能正常使用,必須買一條 TRRS(母) 轉二條 TRS (公)的

轉接線。

有些電腦的麥克風輸入是立體雙聲道的,所以只能把耳麥的麥克風當成一個聲道來錄音。

TRRS 接頭的領夾麥克風,接 TRRS 座的手機,錄音沒問題。

TRRS 接頭的領夾麥克風,接 TRS 座的電腦/錄音設備,無作用。


國外賣場,有消費者拿 TRRS 接頭的領夾麥克風接 TRS 座的手持立體錄音設備,抱怨:

領夾麥克風沒問題,手持立體錄音設備無法錄音,要退貨。由於 3.5mm 的 TRRS、TRS 可以

互插,只要沒有出現預期的效果,消費者就會抱怨產品差。就像砂糖都還沒融化就丟進麵包

機,然後抱怨刮痕多。


手機用的耳麥都相容嗎?

大部分相容。有的手機(含iPhone)耳麥帶有 "播放/暫停"、"上一曲"、"下一曲"的控制。

播放/暫停是以 Mic 、Gnd 短路來判斷。

上一曲是以 Mic 、Gnd 接220歐姆電阻來判斷。

下一曲是以 Mic 、Gnd 接600歐姆電阻來判斷。

是不是所有耳麥都用相同的數值,這需個別確認。


TRRS 立體麥克風是什麼?

TRRS 立體麥可風插入數位相機等設備的立體麥克風輸入,確實可錄雙聲道,但插入手機的

TRRS 插座,則只能錄 L-麥可風(或 R-麥可風)一個聲道。看它內部是T接到 S (L 接到 Mic)

還是第一個 R接到 S(Right 接到 Mic)。


手機錄立體聲

手機要錄立體聲,需添購硬體:

http://electronmania.blogspot.com/2020/11/iphone.html



.






2020年11月17日 星期二

廉價麥克風雜音多

 .

這個廉價的麥克風雜音很多,雖然配置的是 TRS 接頭,但是在接頭內部,T、R 已經短路:
















T、R 短路,它當然是單音的麥克風。它可以用在 PC/NB 上。

為什麼它雜音多?

因為它沒有用隔離線,它用的是一般的耳機線。因為不是隔離線,所以連接麥克風頭的訊號線

等同暴露在自由空間,感應了自由空間的雜訊。

換上一段隔離線後就變"堪用"了。


電容式麥克風頭的好壞其實差很多,有機會再談。


若拆掉原本的電容式麥克風頭,綁上兩顆品質好的麥克風頭,再連上品質好的隔離線,

讓它變成有一定水準的立體麥克風,並不難。




.



2020年11月11日 星期三

比較麥克風好壞要考慮一些因素

 .

CANON M50 相機的內建麥克風是立體的,

國內外網路,都有人在 CANON M50 上接「單音指向型麥克風」,

然後評論「誰比較好」。

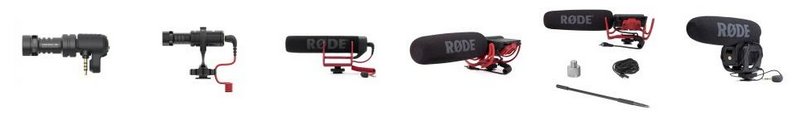

以下這些麥克風都是單音的:





https://www.amazon.com/Rode-VideoMicro-Compact-Camera-Microphone/dp/B015R0IQGW

市面上,有不少這類麥克風的抄襲品。



CANON M50 內建「無指向型」立體麥克風,它能收到較大範圍的聲音,所以會連較遠的

「雜音」一併收錄進來。

而「指向型麥克風」指向發聲者時,錄到的就以發聲者為主。


以教室場景來說就更容易瞭解了:


「指向型麥克風」可錄到班長在講台上的講話。

「無指向型麥克風」可錄到全班鬧哄哄的聲音。


「指向型麥克風」與「無指向型麥克風」不能隨意「比好壞」,

「單音麥克風」與「立體聲麥克風」也不能隨意比。





.

2020年11月6日 星期五

用 iPhone 錄立體聲

 .

11 XS、XR 之前的 iPhone 都只有內建一個麥克風,所以只能錄單音。

11 XS、XR 以及之後的 12 系列 iPhone 才能用內建的多麥克風錄立體聲。

舊機種想錄立體聲就得添購立體麥可風當外接硬體。

適合 iPhone 的外接立體聲麥克風分 30-pins 以及 lightning 兩種介面。

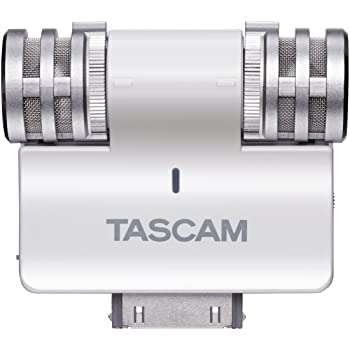

30-pins 的例子:











圖片來源:TASCAM原廠

TASCAM IM2 接 iPhone 4 的英姿:















圖片來源:TASCAM原廠


TASCAM IM2 接 iPhone 4 還要一個 TASCAM PCM RECORDER app,

可惜的是:它在 apple app store 早就下架了。

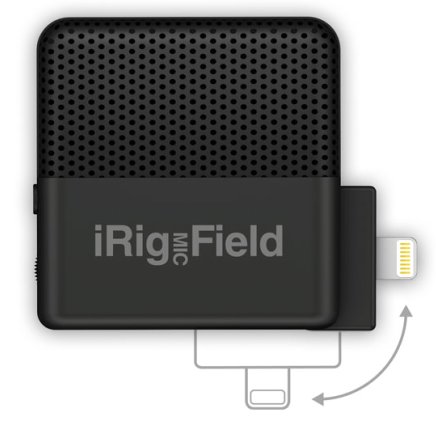

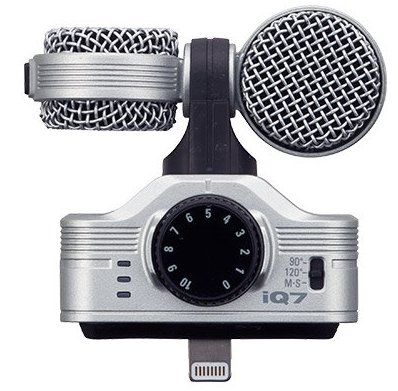

lightning 介面的例子:
































lightning 介面的麥克風都是立體的,裡面都有電子線路:
















以上圖片來源皆為原廠。


lightning 介面的立體麥克風都有適用的 APP 可選用。

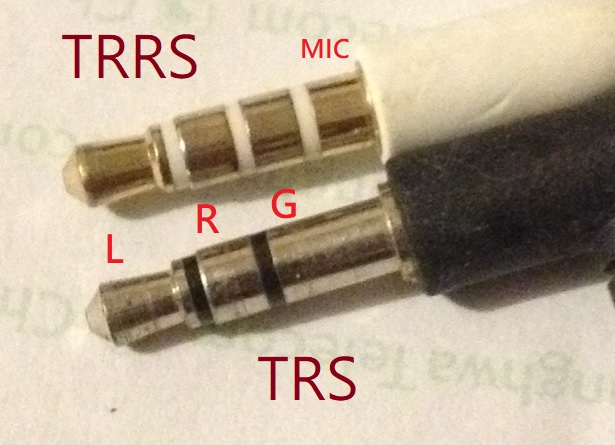

另外一種是 TRRS 介面。TRRS 比 TRS 多一環:














TRS 接頭的三段是 L、R、G 。

TRRS 接頭的多一段是 MIC (麥克風)。

TRS 當輸出,就是一般的耳機。

TRS 當輸入,可以是立體麥克風,例如:































圖片來源:原廠


TRS 接頭的立體麥可風適合像是單眼數位可錄影相機使用,TRS 雖然插的進手機的插孔,

但並無作用。因為手機的 TRRS 是左右聲道輸出以及一個麥克風輸入。

TRS 插入 TRRS,TRRS 的 G 與 Mic 等同短路。

TRRS 的插座也不會提供 TRS 立體麥可風所需要的偏壓。

TRRS 只能提拱單聲道麥克風給手機,但因為有的TRRS 麥克風屬指向性麥可風,

所以收錄人聲會比較清楚,因為環境雜音錄不到。

有的手機會配無指向性麥克風,所以周遭環境的噪音全部收錄得到,但不能因為這樣

就逕自說手機的麥可風比較差。


有的立體聲麥克風提供 TRS 接頭接到單眼數位可錄影相機,它可以錄立體聲沒問題。

雖然它可以透過 TRS---TRRS 轉接頭接到手機,但這樣接並不會有立體聲。


"TRS 立體聲麥克風插入 TRRS 插座不能用"的線路解說

















圖片來源

https://en.wikipedia.org/wiki/Phone_connector_(audio)


android 手機


網路資料顯示,像是 SONY Xperia Z2, Z2 tablet, Z3 有提供 TRRRS 五段接頭,就允許

立體麥克風輸入。SAMSUNG 也有內建立體麥克風的機種。


















有 USB 介面的立體聲麥克風

有些立體聲麥克風提供 USB 介面,若透過 USB-->Lightning 介面接 iPhone ,也可以錄立體聲。

android 則有 USB-C 介面的立體聲麥克風:













有內建立體麥克風的 iPhone 、iPad

iOS 14 、 iPadOS 14 的這些機器都可以用內建的麥克風錄立體聲:

 iPhone XS

 iPhone XS Max

 iPhone XR

 iPhone 11

 iPhone 11 Pro

 iPhone 11 Pro Max

 iPhone 12

 iPhone SE (2020)

 iPad Pro 11" and 12.9" (三代)

 iPad Pro 11" and 12.9"(四代)






.


2020年11月2日 星期一

Windows 10 20h2 桌面字型、圖示之大小調整

 .

桌面-->按右鍵-->顯示設定--> 縮放與版面配置:














可選預設的大小,也可以自行設定任意的比例。


此設定的方法,往前多少個版本亦可適用,並沒有實測,不確定。




.
