2015年6月26日 星期五

拆解 samsung 27吋 顯示幕 S27B350H

.

拆解 S27B350H 後的組件僅包含:

1.前殼,
2.背殼,
3.奇美面板,
4.電路板,
5.腳架(含底座),

五部份。


除面板本身原本就有的螺絲之外,全機總共只有六顆螺絲。兩顆將電路板鎖在
框架上,一顆將框架鎖在前殼上,兩顆將腳架鎖在背殼上(從背殼裡面鎖),一顆
將底座鎖在腳架上。

前殼、背殼之間,沒有用到一顆螺絲。

前殼、背殼不是那麼容易拆,我也沒辦法詳細描述拆的分解動作,反正就是有多次
拆別台外殼的經驗,運用差不多的方法來拆,過程中有用到一字起子、拆殼塑膠棒、
信用卡以及三根冰棒棍,最後還是拆開了。

以前也看過老外用奶油刀來拆外殼的。以後有機會再來試試看。


三根冰棒棍:


























要注意的是:

電路板的框架有用一顆螺絲鎖在前殼上,因此,前後殼之間的卡榫都撬開後,
應該是要將後殼分離,而不是嘗試分離前殼(也分離不了)。


背殼上的凹槽:























前殼上的凸緣:
























長邊有六個,寬邊有四個。總共20個。




內部重要組件

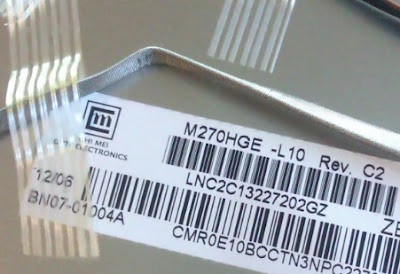

奇美面板:






















電路板

上面排線接面板
左邊上面排線接LED背光
左邊下面排線接操作控制器

電路板上有電源、HDMI、VGA三個介面。

晶片是 samsung 的 SE1179LMRL-NT

LED 背光不需高壓,因此電路板沒有高壓電路,也沒有有爆漿嫌疑的電解電容。因此
,可靠性應該較佳。























電路板上發現一個部分裂解的鐵心:






















這讓我想起以前的一個親身體驗:

我的第一個數位相機,因為地震的關係從桌上翻落到磁磚地面上。當時撿起來發現功能
還正常,但幾天後在使用時,親眼看到LCD上面雜訊滿天飛,然後就再也開不起來了。

後來,就把它給拆了,發現裡面有一個像上圖一樣有部分已經裂解的鐵心。

當時是這樣想的:激烈震動導致鐵心裂解,而裂解的碎片在幾天後的某個時刻引發了
線路短路。

要是這件事發生在前往火星的途中,說不定大家就都回不來了。



功能表

這一台沒有繁體字選項:































維修過程

1.
主人說顯示器有問題。送來時忘了帶電源。

2.
電源是特殊接頭,身邊無可替代電源。就先拆了殼。(有故障點可以先目測)

3.
主人將電源送來,開機後使用幾個鐘頭,一切正常。


又是一次「不知原因」的「修復」。有可能是開殼過程,鐵心碎片掉出來了;
也有可能是排線接觸不良、也有可能是主人家裡的接線不良..,。













.

















.

2015年6月11日 星期四

電池榨乾器 Batteriser

.

美國最近推出一項新商品: Batteriser (電池榨乾器)。

它是一種乾電池附加器,可以套在一般常用的乾電池上,它的功用是將電壓衰退的
電池再度升壓到 1.5V。

請看原廠的說明圖:







































原廠是這樣說明的:

當電池電壓降到 1.3V 時,有些裝置會判斷電壓太低而無法工作。

他們說電池電壓降到 1.3V 時,其實只耗掉電池電容量的 20%。1.3V 的電池
若被丟棄,就相當於丟掉 80% 的電容量。

但是  Batteriser 可以將 1.3V 升壓到 1.5V,然後繼續使用。

它最低可以將 0.6V的電池升壓到 1.5V。

它就是用這樣的技術延長了電池的使用壽命。



感想

初看之下,延長小電流應用的電池壽命應該是沒有問題的,例如時鐘,只要電池
不流湯,一顆電池說不定可以用五年以上。遙控器也應該可以用很久。

但若是大電流的應用(例如閃光燈),那可能要實際用過後才能得到確切的結論。

至於原廠宣稱的「80%電容量被丟棄」與「延長使用壽命8倍」,大家還是不要無條件
的信以為真比較好。



以前使用電池的經驗

數位相機不能用的電池,拿給收音機用,還能聽很久。收音機不能用的電池,
單顆拿來點亮這個線路的白光LED,還能點很久。

所以,回收站的電池,很多應該都還帶有不少電容量。

Batteriser 幫助你把電池榨乾乾,應該也算是很環保的產品。


很好奇,不知它的升壓線路長什麼樣子?









.

2015年6月4日 星期四

read-only 的 2G USB 廣告隨身碟

.

這是商業廣告送的 2G USB read-only 隨身碟。它的用途只有一個:
讓您只能看商品的廣告。

親戚送我之後,立刻被我拆解開來:



















控制晶片是 ALCOR AU6987

記憶體晶片是 TC58NVG4D2HTA00



為什麼 read-only ?

我有上網找它的量產工具,但無法用軟體設定的方式,讓它變成可寫入。
也試過網路上找到的一些方法,但都失敗。

所以改從硬體的角度下手:































資料單顯示 AU6987 的 16、20 腳與 read-only 有關,但是IC接腳太小、太密,身邊沒有
精密的工具可以驗證是否只靠這兩隻腳就可以讓它回復成可讀可寫的狀態。

而且IC接腳的走線走沒多長,就被絹印印刷蓋住,無法完成走線追蹤。因此沒有辦法進行
進一步的嘗試。

所以,只好放棄。

本篇,算是沒有「實驗結果」的實驗。



衍生出來的疑問

這種 read-only 的隨身碟是如何大量生產的?


1.
是先挑好隨身碟成品,再寫入廣告資料,再把它設成 read-only?
(這應該可以用軟體手段將它變回可讀可寫)


2.
直接將廣告資料刷入 Flash Memory 晶片,再將晶片焊到只設計成 read-only的電路板上?
(這應該只能靠硬體手段將它變回可讀可寫)





2015.11.22 補充

今天再度到網路找 ALCOR 的量產工具。

試了幾個軟體後,終於在 XP 上跑 AlcorMP_v12.07.30.00_only for 6987+L74_L73_5D2F.rar
可以量產成功。

量產後,這個 2G 的廣告碟就變回可讀可寫了。

什麼樣的唯讀廣告碟需要什麼版本的量產工具,這中間確實存在一種「無法確認感」。要
找對對的量產工具似乎不是那麼容易。

另外,這個軟體中附有 alcor 量產工具的簡體使用說明書。


AlcorMP_v12.07.30.00_only for 6987+L74_L73_5D2F.rar 檔案在:
http://www.usbdev.ru/files/alcor/alcormp/













.
