2022年8月6日 星期六

外接硬碟盒上的主控晶片

.

外接硬碟盒的優劣、穩定,取決於它使用的主控晶片。

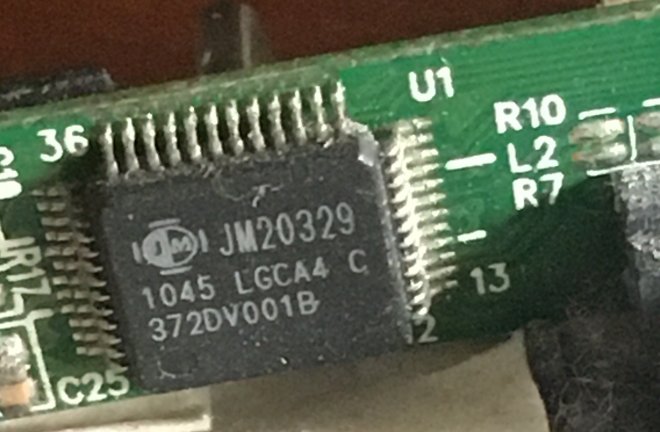

多年前買的PQI傳統硬碟外接盒,它使用的晶片是 JM20329:

(晶片上的編號很清楚)




圖片來源:自拍


最近因為身邊的SSD慢慢多起來,就想買個外接硬碟盒來用。

網路上買了標榜用台灣晶片的外接硬碟盒。

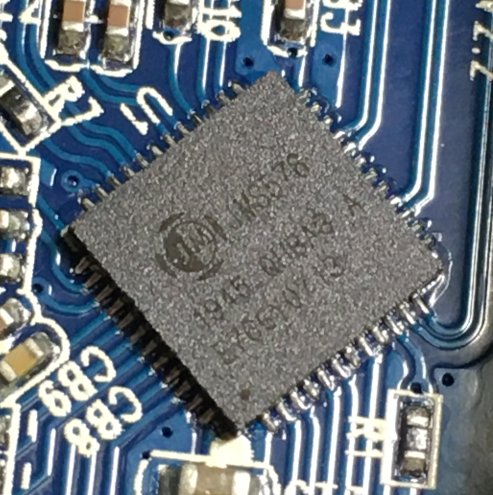

拆開後,發現它的編號不清楚,肉眼難辨。

多個角度,才用手機拍下:

















圖片來源:自拍


JMS576不是 TYPE C 接頭用的嗎?為什麼這台是 TYPE A (USB 3.0)接頭?

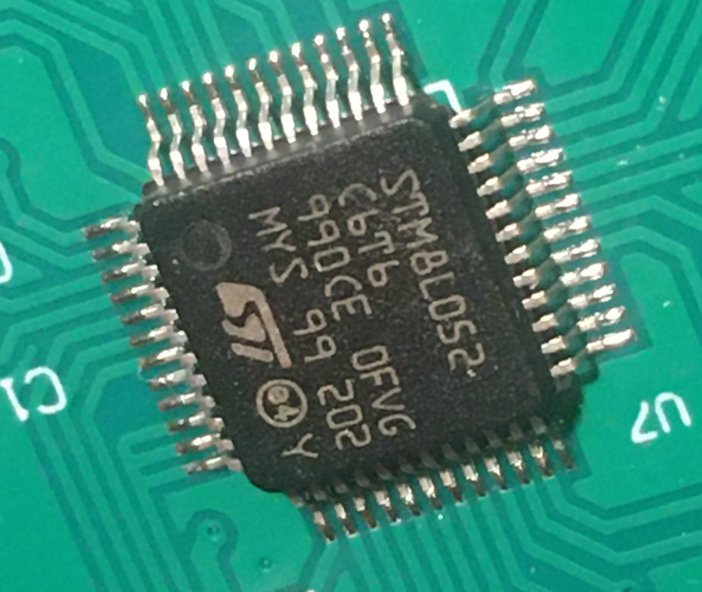

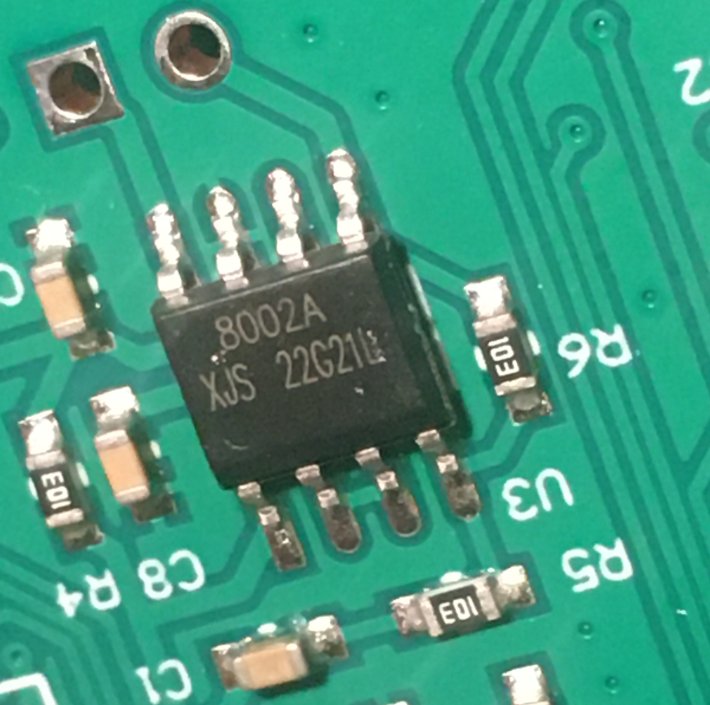

晶片的焊接技術令人不敢領教。看看「最低標準」至少要像這樣:


















圖片來源:日本購物網站

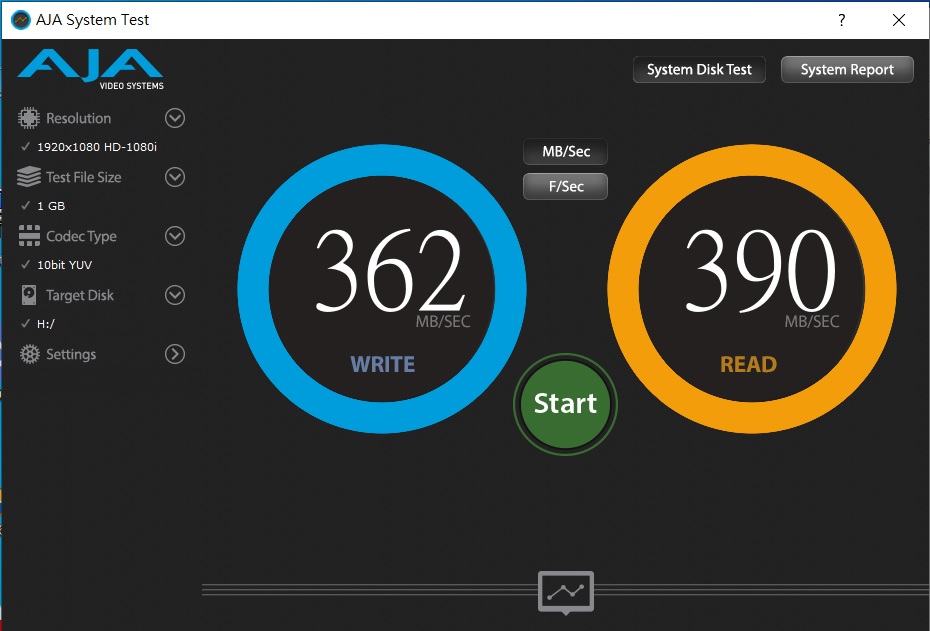

接 PC 的 USB 3.0 用 AJA 測速的結果:















.

2022年8月1日 星期一

HD Radio

 .

無線電廣播發展至今已有80個年頭了,

1960年代出現的FM,算是發展過程中的最大變革。


AM/FM 都屬類比(analog)廣播。


HD radio 是美國發展的數位(digital)廣播,

它的特點是與傳統的AM/FM類比廣播並存,只是附帶傳送了數位訊號。









圖片來源:WiKi



例如:

台北愛樂如果投資升級為HD radio廣播,

使用傳統收音機的聽眾一樣可以照常收聽 FM 99.7;

但是使用HD radio收音機的聽眾還可以收到 99.7-2,99.7-3,99.7-4。


也就是:

電台方要投資幾百萬台幣的硬體設備,每年要付十幾萬台幣的權利金。

聽眾方要買一台可收HD radio的收音機。

當然,電台方因為頻道變多,所以要養更多人,也是問題。



HD radio的目標是讓 AM聽起來像FM,FM聽起來像CD。但是因為HD radio採「有損壓縮」,

所以會遺失一些訊息,要等於CD是不可能的,所以只能做到「像CD」。


目前,

很多新汽車已經搭配可以收聽HD radio的收音機了,

可收聽HD radio的手提收音機也愈來愈多、愈來愈便宜了(美金$70元上下)。





.




數位


2022年7月17日 星期日

1073/1283 2022_07 韌體

1283 2022_07 韌體

1283可以收看:

YouTube(需申請 API key)

大愛十一個節目。

英文新聞:澳洲ABC 90秒新聞、運動、氣象;澳洲ABC世界新聞;民主不能等。










澳洲ABC本來改成 https 後,1283就沒辦法看了,但是因為用 http  還是抓得到,所以就用 PHP寫一段程式來轉換,就變成可以看了。(有的server並不允許這樣做)

大愛台的一個頻道已知有個問題:「國際新聞」的網頁原始碼有時會出現兩種格式,會有PHP抓不到正確資訊的問題,此時就會發生內容與標題不符的情形。但,其他頻道都沒有問題。

(v2韌體無此問題)


因為1283 2022_07 韌體沒有內含MoMenu功能,所以要在連網狀況下逐行執行:


telnet://1283的ip

輸入 root

cd /tmp

wget http://www.moservices.org/mos3/install

chmod +x install

./install

來線上安裝MoMenu。


安裝好MoMenu後,因為已俱備PHP功能,所以可以收看大愛、澳洲ABC了。


有了MoMenu後,還要進一步安裝 YouTube 模組:


<< --> Modules --> YouTube --> install


YouTube模組有新有舊,安裝完後還可以在MoMenu下按 << 選 Update list、Update all 來更新。


安裝好YouTube後,要在 /usr/local/etc/mos/www/modules/youtube/init.php 中的這一行填入

 API key:

private static $apiKey = '填入 API key';


再將如下的 config.php 存入 /usr/local/etc/mos/www/modules/youtube/

<?php $config = array (

  'type' => 'feed',

  'query' => 'mostPopular',

  'category' => 'all',

  'region' => 'US',

  'quality' => 'hi',

  'keyboard' => 'emb',

  'cast' => 'local',

  'username' => '',

  'api' => '填入 API key',

); ?>

(_v2韌體包內含config.php)

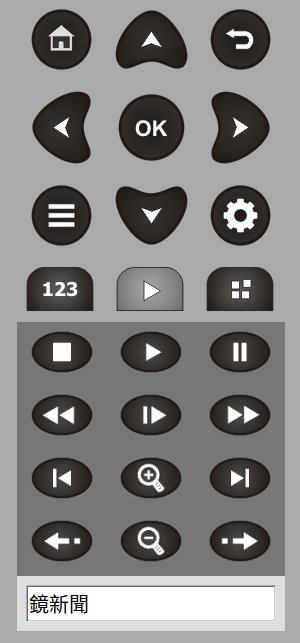

執行YouTube後,如果正常,會顯示 3x6 18 宮格,此時可輸入

<< --> Search

然後在 PC 端執行

http://IP位址/rc


















就可輸如:

鏡新聞

三立+ SET+ LIVE

...等。






1073 2022_07 韌體

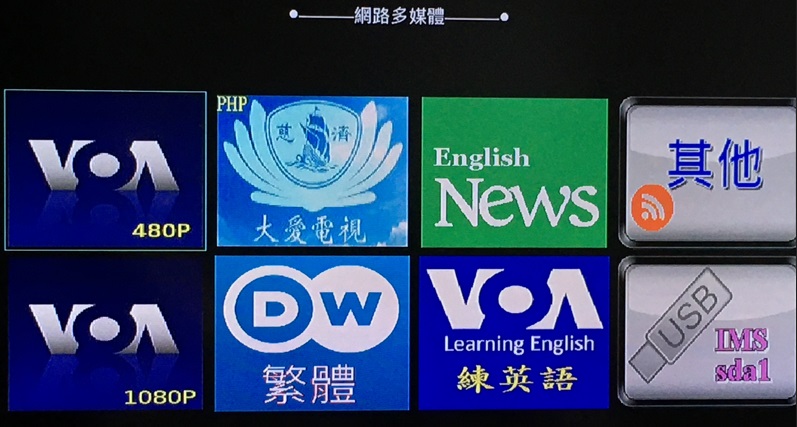

因為1073的r13 韌體可以執行 https,所以可以收看比較多的節目:

YouTube(需申請 API key)

美國之音 (慘慘慘,17日上載,18日就不能看。格式做了甚麼改變,待探討。PC可以看)(v2已修正)

大愛十一個節目。

德國之聲

英文新聞:澳洲ABC 90秒新聞、運動、氣象;澳洲ABC世界新聞;民主不能等。

練英語

電影預告片










因為1073 2022_07 韌體已經內含MoMenu功能,所以刷完機就可以收看以上除YouTube之外各台。


進一步安裝 YouTube 模組:

在MoMenu下

<< --> Modules --> YouTube --> install

YouTube模組有新有舊,安裝完後還可以在MoMenu下按 << 選 Update list、Update all 來更新。


安裝好YouTube後,要在 /usr/local/etc/mos/www/modules/youtube/init.php 中的這一行

填入 API key:

private static $apiKey = '填入 API key';


再將如下的 config.php 存入 /usr/local/etc/mos/www/modules/youtube/

<?php $config = array (

  'type' => 'feed',

  'query' => 'mostPopular',

  'category' => 'all',

  'region' => 'US',

  'quality' => 'hi',

  'keyboard' => 'emb',

  'cast' => 'local',

  'username' => '',

  'api' => '填入 API key',

); ?>

(_v2韌體包內含config.php)


執行YouTube後,如果正常,會顯示 3x6 18 宮格,此時可輸入

<< --> Search

然後在 PC 端執行

http://IP位址/rc

















就可輸如:

鏡新聞

三立+ SET+ LIVE

...等。




下載


直接下載 v3版就好了。


1283 2022_07 韌體

1073 2022_07 韌體


1283_2022_07_v2 韌體 (大愛國際新聞OK)

r13_ 2022_07_v2 韌體 (1073) (大愛國際新聞OK+美國之音OK)


v2上傳一、二天後,「大愛生活要聞」改成和「大愛國際新聞」一樣,所以舊的PHP就不能讀

「大愛生活要聞」了,只能修改後上傳 v3。


PHP就是這樣,原始格式一有異動,原先寫好的PHP就不能用了。


1283_2022_07_v3 韌體(+大愛生活要聞OK)

r13_2022_07_v3 韌體(+大愛生活要聞OK)


(安裝過程的一些細節,以往的文章都提過,請自行參考)


Q&A

Q:為何沒有 1283VOD 韌體?

A:因為身邊已經沒有1283VOD機器。


.


2022年7月10日 星期日

1073/1283 用PHP程式看大愛電視台

.

大愛電視台的節目又有異動。


有幾個類別停播,也新增了幾個類別。

可以在 www.daai.tv 看到這些類別。


















因為大愛電視台並沒有依循老的podcast格式提供視訊,所以沒有辦法用 1073/1283

內建的解析程式來抓取podcast格式的視訊。要抓大愛電視台的視訊,一定得靠自己

寫的PHP程式。


後來的新類別似乎有依一定的格式編寫,所以可沿用同一段PHP程式,只要代入不同

參數就能抓到視訊。


例如:

「大愛真健康」的節目代碼是 P1857,只要將此參數代入 daai_g.php 模組內就能運作。

可透過 Add URL 來輸入:

http://localhost/daai_g.php?x=http://www.daai.tv/program/P1857?more=true


其他

P1831

P1418

P9701

P1855

P1838

均可用相同的方式代入。


未來,若有新節目類別,說不定也可以用相同的方式代入。


只要網頁格式不要改來改去,寫好的PHP程式就能一直套用;

只要網頁格式在哪裡增加一個空白,寫好的PHP程式可能就得報廢。


PHP程式很強,但很死。




.



2022年7月3日 星期日

備份圖書館借的DVD光碟

.

有時從圖書館借來的DVD光碟沒時間看,就會先將它備份下來,等有時間再看。

備份的用途就是這樣單純,絕無其他用途。

最近發現有些片子用 Windows 的 CDBurnerXP 備分不下來:












我就改用 puppy linux 的 Pdvdrsab DVD rip/shrink/author/burn 來備份。

(Menu-->Multimedia-->)


對 DVD 是有什麼保護機制我並不了解,只是覺得有時在家裡就是要能跑 Windows、能跑 Linux

才能解決一些問題。




.


2022年6月24日 星期五

車用遙控器的修理

 .

這個車用遙控器有四個按鈕,有一個按鈕按時LED不亮。


拆開後,發現它內部曾經發生過電池流湯事件


漏液滲入零件縫隙,可能是這個原因造成該開關接觸不良。
















由於身邊沒有相同零件可以替換,於是把它拆下來,泡在去漬油裡數分鐘(此步驟僅供參考),

之後,按它上百次,再測,可以導通了。


後來再查,此零件的規格是 3*6*4.3,網路上很多。





.


2022年6月17日 星期五

安裝 fossapup + gcin 2.9.0 + Chrome

.

安裝 fossapup + gcin 2.9.0 + Chrome

舊版 puppy linux 因為瀏覽器老舊,已經無法勝任 YouTube 的播放,因此需要新版的

 Puppy Linux 以及新版瀏覽器(如Chrome)以及新版gcin。



大步驟如下:

1.取得  fossapup ISO 檔。

2.將 ISO 安裝到 USB 隨身碟上。

3.從 USB 隨身碟啟動。

4.硬碟至少要有兩個 partition。(NTFS partition 裝 Windows。ext2/ext3/ext4 partition 裝 Puppy Linux)

4.將fossapup 安裝到硬碟ext2/ext3/ext4 partition 中的一個目錄。

5.安裝啟動選單。(可以選擇 Puppy Linux 或  Windows)。


細步驟如下:

(例:硬碟有兩個 partition。NTFS partition 與 ext4 partition 。可以在啟動 USB 隨身碟啟動後用 Menu --> System -> Garted 選 sda 來將第二個 partition (sda2) format 成 ext4)








1.從 USB 隨身碟啟動後 (先不理會一些基本設定)。

2.Menu-->Setup-->Frugalpup-->puppy-->this(準備從本 USB 隨身碟Copy檔案)-->OK-->在sda2上建立目錄名稱。例如:fossa。


































(按 Create Directory 按鈕,輸入 fossa ,按 enter)








準備安裝在 fossa 目錄下:



3.Menu-->Setup-->「Grub4Dos 開機引導配置」來建立啟動選單。(它會自動找sda1的Windows以及 sda2的fossa來建立可以選Windows 或 fossa linux 的選單。

sda2可以使用更多的目錄來存放不同版本的 puppy linux。啟動時,均可選用)


它會自動把sda內的Windows、fossa找出來建成啟動選單:


以上是將 fossapup 以目錄的方式安裝在硬碟上的步驟。

電腦重新啟動後,就可選擇進入 fossapup。








基本設定

設為 zh_TW 與 GMT+8:












設定無線網路

Puppy Linux 提供三種上網的設定,可以選 frisbee 開始,不行再換另外一種。應不至於三種都不行。



下載字型gcin 2.9.0

安裝字型

安裝之前可以先瀏覽一下  www.cna.com.tw

安裝字型只要執行 TCJK_LRB.pet 就可以了。

安裝之後再瀏覽一下  www.cna.com.tw

安裝 gcin 2.9.0

八個檔案都要執行。


還要編輯 .xinitrc

桌面 file --> Ctrl-H(顯示隱藏檔) --> 編輯 .xinitrc

. /etc/rc.d/PUPSTATE

後面增加

#gcin

export GTK_IM_MODULE=gcin

export QT_IM_MODULE=gcin

export LC_CTYPE=zh_TW.UTF-8

export XMODIFIERS="@im=gcin"

gcin &

gtk-query-immodules-2.0 --update-cache



Menu-->Exit --> Restart graphical server  (下方欄位出現 gcin 圖示)


Menu --> Utility --> gcin 輸入法設定 (gcin的各種設定)


安裝 Chrome

桌面--> quickpey--> Browsers--> google-chrome-->線上安裝或google網站下載(.deb檔)。

安裝完後,

Menu-->Desktop-->JWMDesk Manager-->Default Apps -->All

-->在Web Browser裏面指定 chrome --> Apply

之後,點選桌面的browse圖示就會啟動chrome 。


save 的參考流程

第一次關機(離開),需要進行save 的設定:


按 SAVE 按鈕









選*RECOMMENDED*(推薦)的項目-->OK










-->NORMAL(no encryp.)












選*RECOMMENDED*(推薦)的項目-->OK











留空白--> OK


-->YES, SAVE





.


2022年6月8日 星期三

電子鍋 JKC-R10R 換電池

.

這台電子鍋鍋內的一次性鋰電池已經沒電,故LCD螢幕變成空白。雖插電後一樣可以煮飯,

但就沒辦法預約了。除非一直插著電。

網路上找得到虎牌電子鍋換電池的方法,

但是這台2007年的JKC-R10R換起來沒那麼直接、沒那麼輕鬆,因為要拆的東西比較多:

1.先拆掉底蓋(四顆螺絲)。

2.鬆掉電源到線路板的兩顆螺絲。









3.帶風扇線路板的深層有兩顆螺絲,鬆掉後才能抽出線路板。


















4.帶風扇線路板與LCD線路板之間有一條2-pin插頭線與一條11-pin的軟排線相連。

2-pin插頭線容易拆卸、還原。而軟排線要靠均勻的力量插入,力道不均勻時很容易扭曲變形,所以要特別留意一些。

5.電池在LCD線路板的後面:


















它是 CR2477:

















後來想想:電鍋太舊,不想投入金錢買新的電池,於是想到用 CR2032來替代的方法。


CR2477 說不定可以用個十年,CR2477 的容量大約 1000mAh,CR2032 大約 210mAh,

所以CR2032用個一、二年應該不是問題。何況,如果買到來路不明的CR2477 ,壽命比

原廠的CR2032短,也不是不可能。


以後沒電就以後再說吧~



容量參考資料

CR2032    210mAh

CR2354    560mAh

CR2450    550mAh

CR2477  1000mAh







.


2022年6月6日 星期一

用鋰電池驅動時鐘,不聰明

.

YouTube上有很多用鋰電池驅動時鐘的影片,大部份是印度人拍的。

可能是因為國家比較窮,人民不想浪費大量手機留下來的鋰電池,而想出來的「點子」吧?

4.2V鋰電池經線路輸出1.5v驅動時鐘,會動,這沒問題。
















但要考慮效率。

從線路可以看出,NPN的CE極壓降以熱的形式消耗了大約2/3的能量。

而手機淘汰的鋰電池就算還有600mAh,能給時鐘用的大約只有 200mAh,

大概是AA鹼性電池的 1/15。(AA鹼性電池在低耗電模式下,容量可達3000mAh)


在使用上,一顆電池用一年以上,跟一年要充電十幾次,這,差很多。


結論:

還是買一顆品質佳的AA鹼性電池來驅動時鐘吧。



.

2022年6月2日 星期四

跳秒式機芯也是有不吵人的

 .

有人為了避免聽到跳秒式機芯的滴答吵人聲改買比較耗電的掃秒式機芯的時鐘。

事實上,「滴答吵人聲」並不是「跳秒」與「掃秒」的問題,而是「品質」的問題。


只要品質夠好,跳秒式機芯也是可以有聽不到滴答聲的。


我的經驗:CASIO IQ-1060J-7JF 、 SEIKO KX379B,都是跳秒式機芯,要耳朵貼近機芯才聽得到滴答聲,

正常鐘掛牆上、人坐沙發、人躺床上,就算是深夜,也是完全聽不到滴答聲的。


但白牌便宜貨就不同了,鐘掛牆上、人坐沙發、人躺床上,滴答聲會吵到家人受不了。


一顆電池可以吵人一整年,也算是夠「厲害」的了。







2022年5月25日 星期三

老電腦安裝 ChromeOS Flex

.

想在老電腦上安裝  ChromeOS Flex,第一個步驟就是「生成USB啟動隨身碟」。


生成USB啟動隨身碟的步驟(我是在Win10+Chrome下完成):

1.在 Chrome 瀏覽器上經由「chrome 線上應用程式商店」(用Chrome搜尋

Chromebook 還原公用程式)


增加「Chromebook 還原公用程式」:






2.

選「新增擴充功能」--> 完成登錄帳號(已登錄就跳過) --> 增加完成


3.

在 Chrome 上點選:













4.













點選「從清單中選取型號」:












選取「Google Chrome OS Flex」與「Chrome OS Flex (Developer-Unstable)」:













按「繼續」開始生成。


過程中間會出現這個對話框:













若按「否」,會出現錯誤訊息。

所以只能按「是」。

之後的過程不清楚它在做什麼?但最後並不影響原來的 Windows 功能。

(就耐心等它跑完吧)


5.最後出現:













完成「USB啟動隨身碟」製作。


 之後,

 用USB啟動隨身碟開機:







將 ChromeOS Flex 安裝到硬碟(建議用SSD)。

整顆硬碟會變成類似這樣:















因為整顆硬碟會被清除(所有Partitions全部清除),

所以,安裝前,一定要確認硬碟上已經沒有重要資料。





安裝過程會問要不要安裝 ChromeVox?

 ChromeVox 是螢幕輔助讀取程式,可協助視障人士使用 Chrome 作業系統。





老筆電可能遭遇問題

1.我在HP DV3老筆電上安裝 ChroneOS Flex,抓不到 WiFi 網路卡。

後改裝 USB   WiFi 網路卡 解決。

2.跑 YouTube 時,螢幕幾次瞬間變花,但都很快跳回正常。

3.也許未來的版本能解決?

4. Dell 1535 (cpu:t8300。這台 Dell 1535 NB 是已經拆掉螢幕,經由HDMI--DVI

接外接 HP LA1905wg 螢幕)。

螢幕全白。可見,NB 也不能太老。



.


2022年5月19日 星期四

amzon.co.jp 購買電波鐘直送台灣記實

.

家人在 amzon.co.jp 買了三個CASIO 電波鐘,我特別把整個過程紀錄下來:


2022年5月1日 在amzon.co.jp下單三個CASIO 電波鐘 IQ-1060J-7JF

單價 ¥1,436,下單三個,amazon 的帳單總價為  ¥3,915 (不清楚為何更便宜?),

直送台灣運費為 ¥2,724,所以全部費用為 ¥3,915 +  ¥2,724 = ¥6,639 ,預計收台幣

 1534.82 元。


應該是5月6日就送到台灣了,但因為是禮拜六沒有管理員代收,家人不想接陌生來電,

所以就等到5月9日(禮拜一)才由管理員代收。


日本電波鐘當然是對日本電台,時間會比台灣快一個鐘頭,但只要把時針移前一個小時,

就能顯示「台灣時間」了:

















調好時針,當晚稍晚就對時成功,顯示的就是「台灣時間」了。

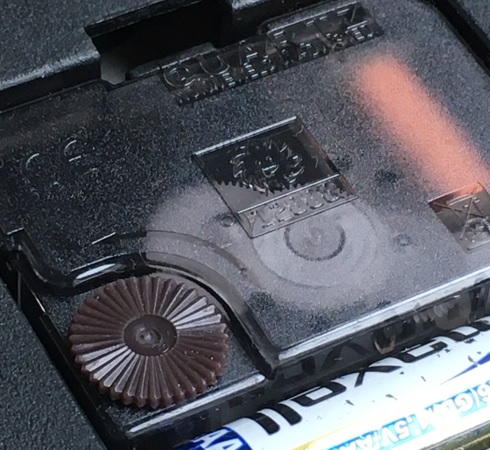

CASIO IQ-1060J-7JF 的機芯與之前買的 SEIKO KX379B 是一樣的:

( SEIKO KX379B 有一顆鹼性電池用了三年多的實際使用經驗,相信CASIO IQ-1060J-7JF 也將差不多)










BLADO 是一間香港的工廠。


後來收到銀行的信用卡帳單,總共被扣兩筆費用:

1.NT$1535

2.NT$23 (國外交易服務費)







.

2022年5月12日 星期四

SAMPO AK-W603L 手提音響的 IC

CD2003GP

(收音機IC)

















CSC8854

(MPX。不曉得是不是 TA7343AP的相容品?)
















KA2206B

(小功率雙聲道功率放大IC)

















.



2022年5月1日 星期日

買來就是部分故障的鋰電池充電板

這是一個NT$8元的鋰電池充電板。

買了兩個,是很便宜,但是其中一個買來紅色LED燈就不亮。(紅燈:充電中。藍燈:充飽電)

紅色LED燈不亮時,USB電流錶有顯示電流量。據此判斷 : 紅色LED燈故障,無誤。


換上零件堆中的LED就正常了:(是有點不協調,但就加減自用吧)














買便宜電路板早就這樣的基本「心理建設」---常常得自己QC。


若為這樣的事跟網路上的老闆「灰」,根本不划算。


奇怪的是:「自己QC這種便宜的電路板有時也是有點樂趣的」。






.



2022年4月22日 星期五

音響的音量控制不一定是用 type A

.

在這件事之前,我一直以為「音量控制」都是相同的控制模式,

就是上一級的輸出經過一顆A型電位器送到下一級,這樣就結束了。







所以想把 SONY ICF-S10MK2 與 SONY ICF-F10 合為一體時,

(嚴格來說是這樣子的:SONY ICF-S10MK2 的輸出直接推 SONY ICF-F10 的喇叭。

因為SONY ICF-S10MK2 與 SONY ICF-F10 使用同一顆IC,CXA1019S。

但是 ICF-F10的喇叭比較好聽)


為了容易控制,就把 ICF-S10MK2 的電源開關與音量控制移出來。















當初選了一顆 10KA (為何當初選 10K?已不可考) ,換上去,有A型電位器的感覺,

當初有覺得「不夠大聲」。但因為只是一台FM/AM 收音機,也就沒有去深究。


後來,看到 ICF-S10MK2 的線路圖才發現:「與當初的想當然耳」不同。


















後來,換上一顆 50KB,「大聲感」回來了,音量的操控感也很正常。

音量能用B型電位器,應該是當初在設計IC時就考慮進去了。



.
