2012年9月19日 星期三

VIA 8850 平板電腦播放HD數位電視錄影檔(.TS)

.

以七吋800x480的平板電腦來播放龐大的 1920x1080 HD數位電視錄影檔(.TS),似乎沒什麼意義(16G也裝不下幾個鐘頭的節目),只是想說可不可以將HD數位電視錄影檔(.TS)直接copy到microSD,帶到平板上機動觀賞,因為轉檔既麻煩又耗時。

所以就做個實驗看看。

這裡有一個 12.x Mbps 的 1920x1080 HiHD 數位電視錄影檔(46M):



HiHD_30S_12.xMbps.ts 的聲音屬 he-aac (latm)格式。不是每種機器都能播放此格式。

這三十秒的影片有六段字幕(是已經內嵌在畫面上的字幕),您可以依此研判影音有沒有失去同步。
(若短短三十秒的影片都會失去同步,三十分鐘的影片就不用試了)

這六段文字的開頭分別是:「國」、「這」、「躍」、「以」、「共」、「也」

「國」、「這」、「以」幾乎是影音同步出現。
「躍」、「共」、「也」則是聲音慢一點點出現。

大家可以先在正常的電腦上播放,體驗一下每個字頭出現時的「影音同步感」,然後再到您的平板電腦上測試。

若您的平板不夠力(也可能是因為安裝的codec不夠力),可能會有兩種狀況:
1.聲音會提早出現。
2.影音同步但是會掉畫面。

我這台 VIA 8850 平板電腦的內建媒體播放程式無法解 he-aac (latm)聲音格式,因此必需另外安裝 BSPlayer:


















BSPlayer 在 VIA 8850 平板電腦上有影有聲,但是聲音有提前現象,也就是畫面上的字還沒出現,聲音就出現了。而在影片最後會發現,聲音已經結束了,畫面還繼續播放一、二秒。

若正常,畫面不會掉而且畫面與聲音會同時結束。

為什麼,聲音會有提前的現象呢?

其實不是「聲音提前」而是「畫面落後」,因為 BSPlayer 是「畫面優先」播放程式,也就是說它會播放每一張畫面,但是因為codec不夠力或cpu不夠力,因此全段播完的時間就會拉長,所以會有聲音已經播玩,畫面卻還沒結束的情形。

若是「聲音優先」的播放程式則會因為codec不夠力或cpu不夠力,必須拋棄一些畫面才有辦法讓畫面與聲音同時結束,也就是「以丟棄一些畫面來維持影音同步」。


結論:

等待更好的 codec、等待更好的 player或許可以讓 VIA 8850 平板電腦更順暢的播放H.264 HD數位電視錄影檔(.TS)。


===

補充:
播放 10.1 Mbps 的少女時代示範影片 1080P_MVgirls_2_clip0.avi(38秒,53MByte),十分順暢。


2012-10-18補充:
BSPlayer V1.4 Build 130 已經可以影音同步播放 HiHD_30S_12.xMbps.ts 。

2012-11-09 補充:

之前不知安裝或設定了什麼,確實可以影音同步順利播放 HiHD_30S_12.xMbps.ts,但是重灌韌體後,不知什麼設定跑掉,又不順了。有興趣的人,請自行研究解決之道。

2012-11-18 補充:

HiHD_30S_12.xMbps.ts 的音訊屬 HE-AAC(LATM)格式,只要將它轉成 HE-AAC(ADTS)格式,就可以用預設的播放程式順利播放。


2012-12-28補充:

相關閱讀
http://electronmania.blogspot.tw/2012/12/ts.html



.

2012年9月17日 星期一

如何 root VIA 8850 平板電腦

.
(建議使用方法二、四)

方法一:( 此法在 v1.1.0 之後的韌體都不適用了)

VIA 8850 平板電腦透過 USB 連接 PC 或 NB。

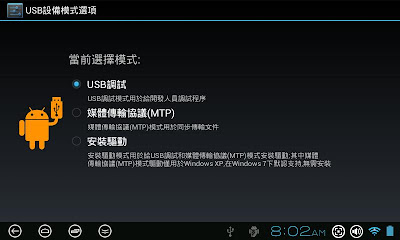

選「USB調試」:


















下載 Cube Root for ICS 4.0.3.rar 檔案,執行 root.bat。

完成。


方法二:

探訪 http://nanospic.ro/?p=327 網站。

下載適宜韌體。

解開檔案,置入新 format 過的 microSD 卡中。

冷開機您的平板電腦,會自動偵測、自動進入韌體更新程序(非全盤更新,是部份更新)。


方法三:(此方法需再驗證)(7-zip不是能處理所有的 Linux 檔案結構)

還有一種比較簡單的方法,就是在 Windows 底下,直接透過 7-ZIP 修改韌體:


將  Superuser.apk copy 到
\android4.0.tgz\android4.0.tar\.\system\app\

將 su copy 到
\android4.0.tgz\android4.0.tar\.\system\xbin

(Superuser.apk、su 可以在方法二所下載的檔案裡面找到)
重刷修改後的韌體,刷完就直接是 root 了。


.
方法四:

探訪 http://nanospic.ro/?page_id=12 網站。

下載 RootBurnerTool v0.2。(不適用 Jelly Bean 4.1。Jelly Bean 4.1 看這裡)

用 USB 連結平板與電腦 ,平板端選 「usb 調試」,在 PC/NB 端執行 RootBurnerTool v0.2,
先按 Identify Devices,偵測完畢再按 Root Device,然後等一段時間後(過程會有三次reboot)
就可自動完成 Root 的設定 :























(若是在XP上執行RootBurnerTool v0.2,需先安裝 .net framework 3.5)



.

2012年9月11日 星期二

VIA 8850 平板電腦韌體更新

.

先讀本篇

http://electronmania.blogspot.tw/2012/12/wm8850-mid.html


VIA 8850 平板電腦並非單一機種,已知有電阻式螢幕與電容式螢幕之分。

而同樣是電容式螢幕機種還是存在差異,例如介面種類不同、鏡頭位置不同(正中央或靠右)、正面面板旁是否有實體按鍵...等等。

這麼多機種的韌體都是無法互通的,因此切忌一看到韌體就拿來更新,很危險的。最妥當的方式,還是從原先購買的商家取得新韌體。或請賣家提供原始版本的韌體,以供以後還原之用。

如果原商家沒有新韌體,而你又很想更新,最保險的方式是先將不同機器的某些特定參數檔(與記憶體大小、觸控面板...等等有關)備份起來,等更新完後,再將這些特定參數檔還原回去。問題是,究竟該先備分哪些特定參數檔,我也不清楚,但是似乎全球各地都有玩家在研究,再過一段時間,可能就會越來越清楚。

VIA 8850 韌體更新程序:

VIA 8850 韌體解開後可以看到一個目錄、一個檔案:














把這個目錄、檔案一起 copy 到 microSD (TF)卡的根目錄,插入 microSD (TF) 插槽,冷開機後,若版本無異,會立即自動進行韌體更新,期間並不會詢問您是否真的要更新(n/Y)?

(若 microSD 卡品質不佳,檔案copy進去,發生錯bit,就有可能讓您的平板電腦變磚,這是韌體更新的一種風險。)

這是更新中的畫面:


















更新完,彈出 microSD卡,機器會自動從重新啟動。

找尋適合您的 VIA 8850 機種的韌體


必須依照機型的不同來找

我這台面板正面沒有任何實體按鍵,鏡頭在右上角:















背殼上的喇叭開口:



















我在網路上找到兩個可以用在我的機器上的韌體

1.
MaPan_MX7650B_Software_Firmware_20120815.rar

2.
MX7650B_Software_Firmware_20120810.rar

(若您的機種外觀與我的不同,那就不該刷這兩個韌體。但是就算您的機器外觀與我的相同,我也無法確定能不能用在你的機器上。刷機風險需自負

上面兩個韌體有些微差異,但是核心版本完全一樣,都是:



















最明顯的差異就是第一個韌體多了廠商的開機畫面。開機畫面放在\FirmwareInstall\firmware\u-boot-logo.data,若你不喜歡這個開機畫面,可以用第二個韌體裡面的\FirmwareInstall\firmware\u-boot-logo.data來取代。

目前還不清楚u-boot-logo.data的檔案結構,若了解,自己設計開機畫面將輕而易舉。

網路上還有一些說是給 8850 用的韌體,雖然一樣有一個目錄、一個檔案,但是從刷好上面兩個韌體的機器上冷開機,是完全無法自動偵測到有韌體可以更新。細看它們之間的檔案結構,差異還滿大的。例如:

上面兩個韌體的 wmt_scriptcmd 內容(版本1.1.0):












其他韌體的 wmt_scriptcmd 內容(版本0.9.5):



























結論:

VIA 8850 平板電腦機種非單一,韌體版本之間有差異,哪些可以用,哪些不能用,我也不知道。刷機有風險,沒事不要刷。





=====
補充:
2012-09 新韌體
MX7650B_Firmware_20120918.rar (458M)

我的平板刷這個韌體,觸控螢幕會失效。(國外有人提供config.7z來解決此問題)

朋友新買的8850平板電腦,內灌韌體已經是1.2.0版:





















1.2.0這個版本冷開機大約41秒就可啟動完畢,舊版本大約要50幾秒。

1.2.0 版對 HDMI 輸出的控制,看起來是更為成熟。


2012-09 第二個新韌體

MaPan MX7650B (WM8850) Software 2012.9.28.rar (size: 364 MB) (諾頓有病毒警告)

http://www.maixin-china.com/software-download.asp#mx7650b




















諾頓的病毒警告:(但解開後置於一目錄重新掃描,又沒有病毒)


















.

2012年9月6日 星期四

VIA 8850 7吋平板拆機

.

卸下介面側邊的兩顆螺絲,再小心依序撥開每一個邊扣就可拆下B蓋,B蓋上只有一顆小喇叭:





















內部那個「黑黑一大片」的,就是鋰電池。底部用膠帶粘在面板背部,上面部分並沒有標示規格與容量。

原裝鋰電池的厚度大約只有0.2~0.25公分、寬度大約是6.2公分,長度大約是11.4公分。

將來電池若老化,就自己DIY更新吧 (需焊兩個焊點)。

放置電池的空間在寬度部分看起來還有一些裕度,因此電池寬度應可再寬一些,至於長度與厚度可能就要配合有弧度的B蓋來多加斟酌了。

完全一樣大小的電池不一定買得到,至於哪些變通的尺寸大小也放得下,那就等該換電池的那一天再來傷腦筋好了。

圖片欣賞:
CPU : VIA WM8850



















Realtek wi-fi 晶片:

















Flash memory:





















介面側邊與主機板鳥瞰:



















安兔兔v2.9.2評測:







































安兔兔v3.0.3評測:






































安兔兔v3.3.1評測:






































我這台的工作頻率是 1.2G,似乎無法超頻也無法降頻,有的號稱可跑1.5G,就不知是真是假了:(跑 4.0.3_v1.5.5 會變成 1500 MHz)








































介面 1/2 :


















介面 2/2:



















Raging Thunder II 3D 賽車,很順暢:



















Tank Recon 3D lite 也很順:



















中視 HD 1080i 錄影節目.TS檔轉成.mp4後可順暢播放:



















電力參考之一:(有開 Wi-Fi ,連續玩憤怒鳥 )


















電力參考之二:
有開 Wi-Fi 同時連續播放Kung Fu Panda_1280x720_2644Kbps_mpeg4_mp3.avi ,連續跑3個鐘頭後,雖然容量標示還剩35%,但是大約再跑30分鐘之後就因電量不足而自動關機了。



















韌體版本資訊:


















WM8850 的 TTL 介面,刷韌體不慎變轉磚後,應可藉此進行修復:






















老外公佈從 TTL 抓取的開機訊息中有一行:
 [LCD] INNOLUX AT707TN83 (id 2,bpp 24)
標示七吋面板是奇美-群創的產品。

但是網路上的資料顯示,AT707TN83 的厚度是5.7mm,應該裝不下,而且排線介面
也不同,真不知道老外用的是哪一台?

朋友從中國淘寶買的則是用這樣的面板:(中國廠商---天馬)




















我這台則是:





















哪天面板掛了,就可依此型號買來替換。


電池標示:





















玩 ROM Manager 玩到 Android 倒地不起 (進入 recovery mode 失敗):
























無意中發現,靜擺幾分鐘之後,它自己會重新冷開機,進入正常作業狀態。



平板電腦的重量很重要,這台大約312公克:



















=====

另外一台的拆機照(朋友在中國淘寶買的)

這一台應該也是 W70 家族的一員,W70-V2。照片中的1206應該就是2012年06月生產的意思:












.








Flash 記憶體焊的很爛,可能是回修品。


電池上的標示:















8.66Wh / 3.7V=2340mah。

無線網卡:

其實就是一張 3.3V USB  RTL8188CTV無線模塊




















USB介面是不是意味您可以改裝成較大功率的無線網卡或強化天線架構?


拆到只剩下一張電路板:

























拆成這樣還可不可以播放?

可以!

但是您需要一個 miniHDMI---HDMI 轉接頭,接 LCD 電視或Monitor。

以及一隻變造過接頭的USB滑鼠。( miniHDMI與USB這兩個插孔太靠近,因此只能變造USB接頭,讓它變窄)。

播放少女時代 10.1 Mbps 1080P_MVgirls_2_clip0.avi,耗電量為2.0瓦:
























2.0瓦是從變壓器端測量,若考慮轉換效率問題,主機實際消耗會更小一些,從耗電數據以及電池容量,就大略可以估算這台平板電腦的續航力。





.

2012年9月1日 星期六

吃咖啡的 LG Kf300 手機

.

親戚的 LG Kf300 手機與咖啡罐同放包包中,被滲出的咖啡浸濕,變成開機無畫面,但仍可撥出及接收。

研判應該是面板排線被浸濕。

要檢視面版排線,需拆開 LG Kf300 的 A 蓋。

要拆開 LG Kf300 的 A 蓋,需卸下4顆螺絲。

其中有兩顆位於金屬片下方,因此需用細的一字型螺絲起子小心撬開金屬片:



















拆開  A 蓋,果然發現面版排線沾有咖啡漬。(忘了拍照)

用酒精清潔後,又是活龍一條。



.
