[維修] BenQ FP767

.

症狀:

第一台:上電後,指示燈不亮。按電源鍵無任何反應。

第二台:上電後瞬間,有看到 NO SIGNAL 。之後再上電,指示燈不亮。再按電源鍵
也都無任何反應。


維修顯示器,當然要先拆開外殼來看。

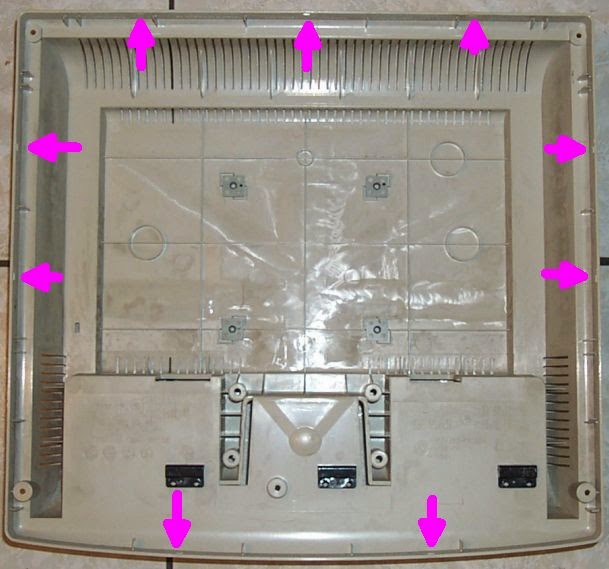

背殼上九個塑膠扣(凸緣)的位置 :



























塑膠扣(凸緣)特寫 :
























相對應塑膠凹槽特寫 :

























AD 板上的 Sigma Designs GENESIS gm2120 晶片:

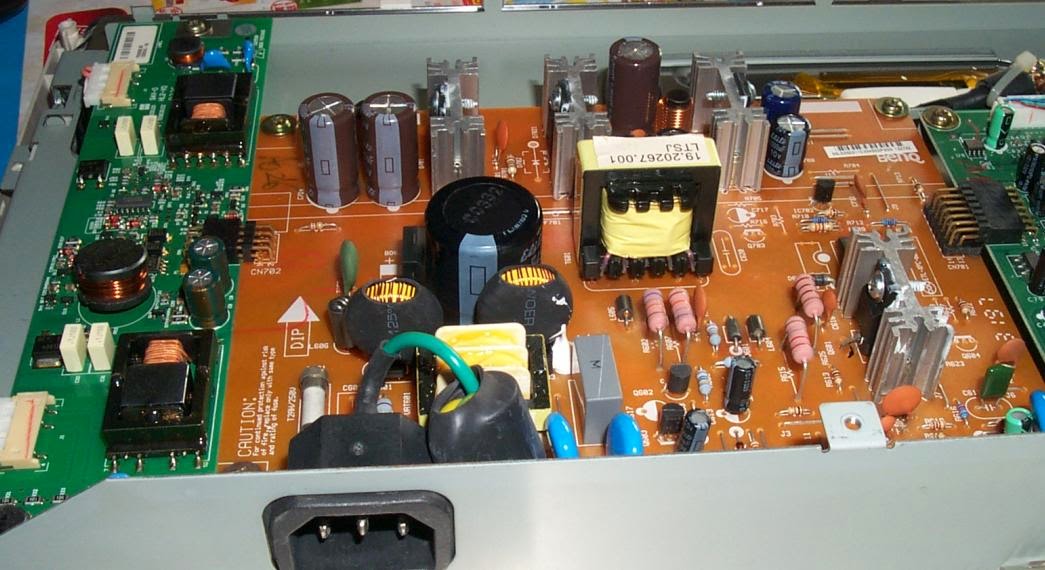

電源板、高壓板均無電容膨龜:

















友達的 M170EN05 V.1 面板:
























一直以為 BenQ FP767 有帶喇叭:





















原來是空的:(註:FP767 有帶喇叭、不帶喇叭兩種版本)

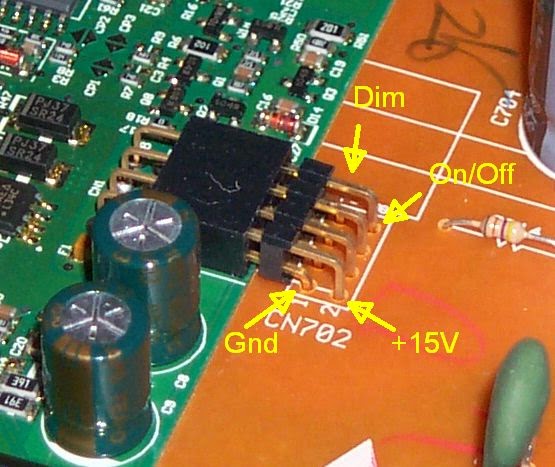

高壓板的接腳



.




















維修過程:

拆下高壓板、電壓板、AD板,目測均無異常。

測量保險絲未斷。電源板供電 15v、5v、3.3v 也都正常。

想說重新組合再來觀察,結果重新組合後,

第一台:可開可關,畫質優美。

第二台:可開可關,畫質有雜紋。

(這樣也能說是「維修成功」嗎?汗...)

將第一台、第二台的 電源板、AD 板互換,結果仍舊是第二台的畫質有雜紋。
研判應該是第二台的面板本身已有瑕疵。

以前剛好有一片在別的 AD 板上都有問題的 M170EN05 V.1:
http://electronmania.blogspot.tw/2013/07/mozo-v701-tft1780.html

換上 FP767 之後就解決了第二台的雜紋問題。

所以,面板也是會壞的。




.
