小型無背光LCD顯示幕能不能修？

.

無背光LCD顯示幕常見例：冷氣遙控器、三用電表、計時器、電話機...等。

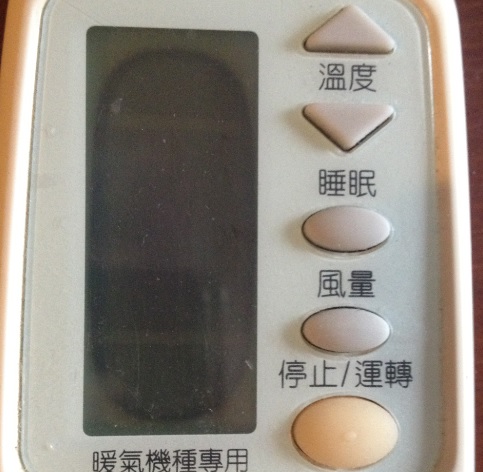

這種無背光LCD顯示幕的常見故障：發黑。

Q：這種小型無背光LCD顯示幕能不能修？

A：能。

這種無背光LCD顯示幕的結構有三層：

LCD字幕玻璃、

偏光片、

反射膜。

平常：

外部光線穿透透明的LCD字幕，經偏光片到達反射膜後反射出來，就看到「全亮面」（說不上「亮」啦）。

因為它把「外部光線經反射膜反射出來的光線」當成「背光」，所以不可能太亮。

也因此在沒有光線的地方就都看不到了。

通電後，LCD字幕的某些字劃內的液晶分子發生自轉動，因此阻擋了反射膜反射出來的光線，所以在

「全亮面」上看到了黑色的字劃。

故障原因：

偏光片變質、反射膜變質。(也許日照、受潮都是原因？)

修理方向：

為了省錢、為了克難，反射膜可以用鋁箔替代。

偏光片有「偏光角度」的規格。看是零度、45度、90度...，才能讓LCD字幕+偏光片+反射膜呈現「最亮面」。也就是LCD字幕放在偏光片上再放在白紙上，旋轉LCD字幕，會看到最亮面與最暗面。要選最亮面的角度，再裁下來。

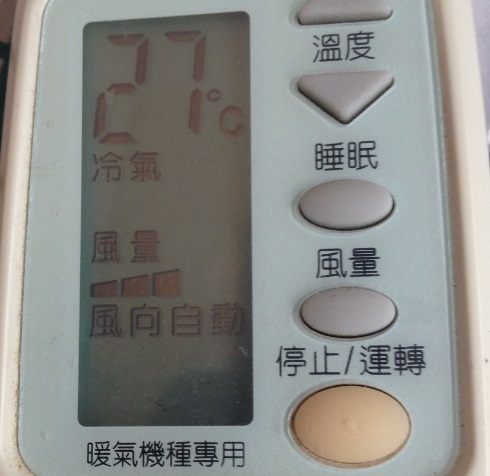

我是拆家裡報廢的筆電，從一大張偏光片、反射膜各裁一小片來用：

補充：

撕下偏光片時，可能會在LCD玻璃上留下殘膠。只能用酒精、去漬油慢慢擦去。

新的偏光片、反射膜我都只是疊在後面，並沒有上膠。

原理補充：

外部光線經LCD玻璃、偏光片、反射膜反射回來。而反射回來的光線只有某個角度的光線通得過偏光片。

通電後，LCD字劃內的分子會轉動，讓偏光後的光線無法通過，所以就看到「黑色的字劃」。

如果沒有偏光片，反射回來的光線包含各種角度的光線。這些光線大部份還是會通過通電後的LCD字劃，

所以就看不見「黑色的字劃」了。

偏光片有「角度」這項規格，需搭配LCD玻璃一起使用。
